سلام خدمت همراهان وبسایت carGPT، امروز روش سیمبندی و آموزش نصب دزدگیر بر روی بلریانس H330 را برای شما تهیه و تدوین کردهایم. با ما در ادامه مطلب همراه باشید.

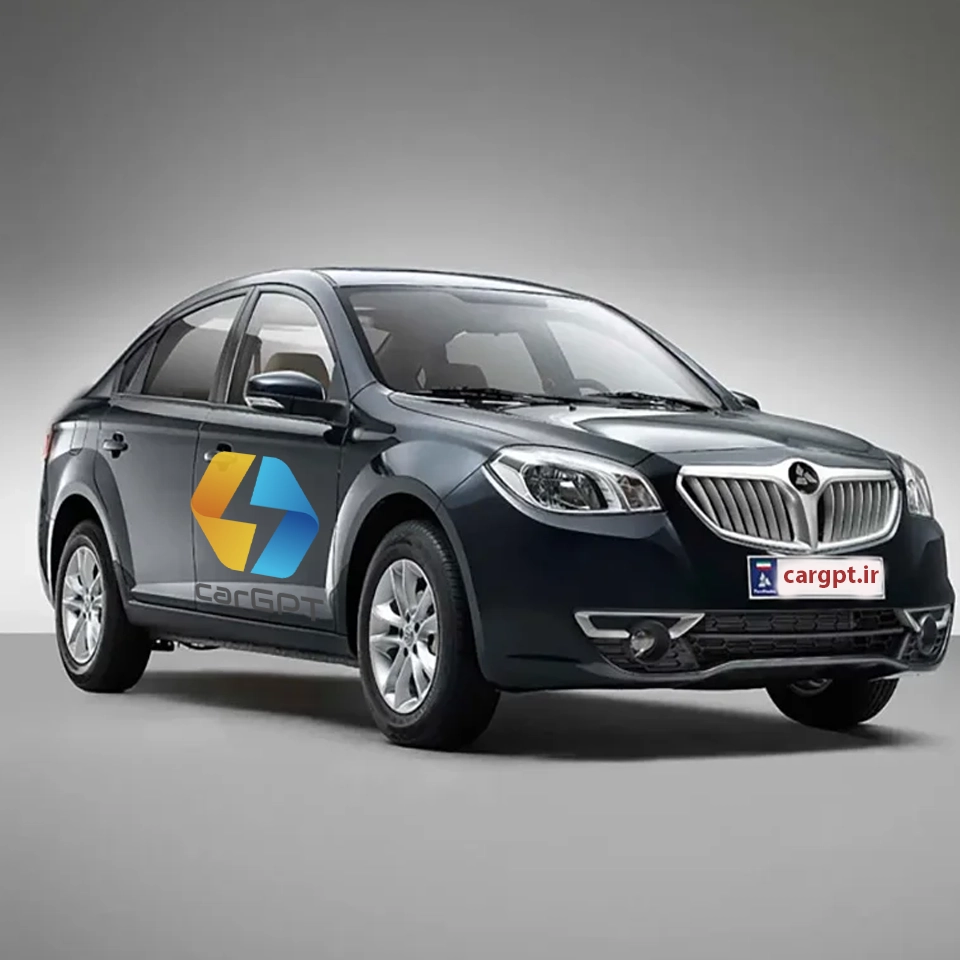

آموزش نصب دزدگیر و پاور بلریانس H330
راهنمای نصب دزدگیر:
- برق دائم : ( دسته سیم رکاب راننده) سیم قرمز درشت
- Acc : ( دسته سیم رکاب راننده ) سیم آبی/ مشکی
- چراغ راهنما ها : ( دسته سیم رکاب راننده ) سیم زرد/بنفش و سیم قهوهای / بنفش{ + }
- لادری درب ها : ( سمت چپ پای راننده – سوکت نارنجی ) سیم زرد/سبز { – }
- لادری صندوق عقب : ( دسته سیم رکاب راننده ) سیم مشکی/سفید { – }
- صندوق پران : ( دسته سیم رکاب راننده ) سیم زرد/آبی { – }
- تحریک قفل درب : ( سمت چپ پای راننده – سوکت سفید ) سیم نارنجی /مشکی { – }
- تحریک باز درب : ( سمت چپ پای راننده – سوکت سفید ) سیم نارنجی { – }
راهنمای نصب پاور شیشه :
- شیشه های عقب : ( سمت چپ پای راننده – سوکت سفید ) سیم آبی / مشکی و سیم بنفش/ مشکی { – }
- شیشه های جلو : ( سمت چپ پای راننده – سوکت مشکی ) سیم قرمز/ سفید و سیم سفید / نارنجی { – }
نکات نصب :
1- جهت راه اندازی پاور ویندوزباید به سر هر سیم یک عدد دیود ( سمت بدون خط ) متصل کنید و سرخط دار هر چهار عدد دیود را به هم وصل و به سیم قطع کن دزدگیر متصل کنید تاسیستم پاور ویندوز فعال گردد.
2- توجه شود که تحریک مورد نیاز صندوق پران { – } می باشد.
