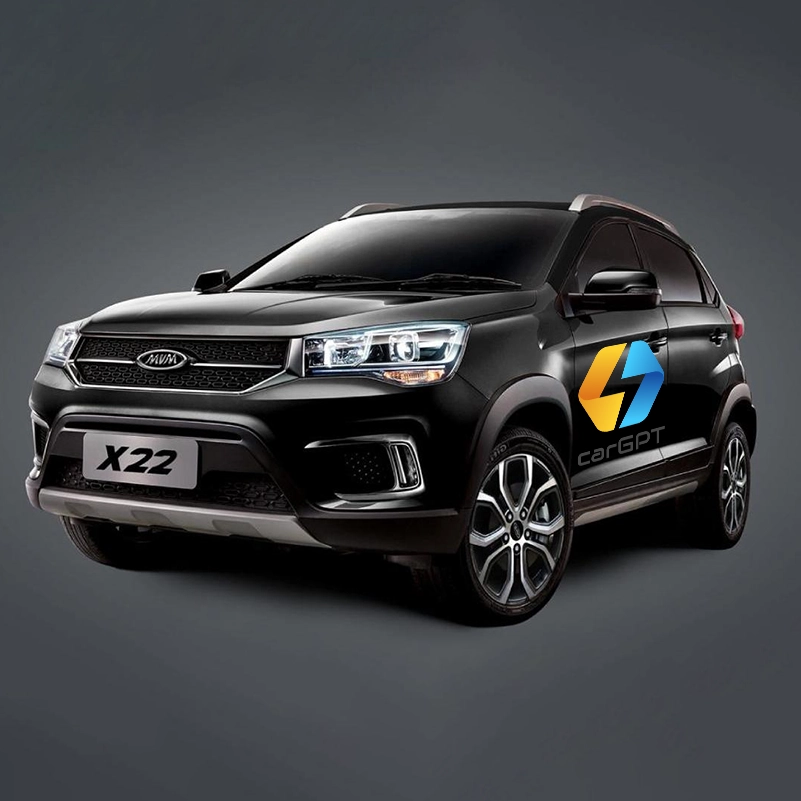

سلام خدمت همراهان وبسایت carGPT، امروز روش سیمبندی و آموزش نصب دزدگیر بر روی MVM x22 را برای شما تهیه و تدوین کردهایم. با ما در ادامه مطلب همراه باشید.
آموزش نصب دزدگیر و پاور X22
- برق دائم: ( زیر داشبورد – دسته سیم پشت سویچ ) { سیم قرمز }
- استارت: ( زیر داشبورد – دسته سیم پشت سویچ ) { سیم سبز/قرمز }
- برق Acc: ( زیر داشبورد – دسته سیم پشت سویچ ) { سیم نارجی و سیم قرمز }
- برق IGN: ( ( زیر داشبورد – دسته سیم پشت سویچ ) { سیم سبز }
- دینام : ( پشت دینام ) { سیم سفید/سبز }
- چراغ راهنما : ( پشت جعبه فیوز-نودمشکی- سوکت های ردیف پایین-سوکت سفیدبزرگ) سیم نارجی{ + } و سیم سفید/آبی { + }
- صندوق پران : ( پشت جعبه فیوز – نود مشکی – سوکت مشکی) سیم قهوه ای { – }
- لادری تاخیری درب ها : ( دسته سیم کنار ستون راننده ) به صورت منفی { – }
- لادری آنی درب راننده : ( پشت جعبه فیوز – نود مشکی -سوکت خاکستری )سیم سفید/سبز { – }
- لادری آنی درب شاگرد : ( پشت جعبه فیوز – نود مشکی -سوکت مشکی )سیم خاکستری/قرمز { – }
- لادری آنی درب عقب راننده : ( پشت جعبه فیوز – نود مشکی -سوکت خاکستری )سیم قرمز { – }
- لادری آنی درب عقب شاگرد : ( پشت جعبه فیوز – نود مشکی -سوکت خاکستری )سیم آبی { – }
- لادری آنی درب صندوق : ( دسته سیم رکاب راننده ) سیم قهوه ای/سفید { – }
- لادری آنی درب کاپوت : ( دسته سیم وارد شده از کاپوت ) سیم زرد { – }
- تحریک قفل شدن درب ها : ( سمت چپ پای راننده – سوکت سفید ) سیم قهوه ای/قرمز{ – }
- تحریک باز شدن درب ها : ( سمت چپ پای راننده – سوکت سفید ) سیم آبی/قرمز { – }
آموزش نصب پاور ویندوز
- تحریک شیشه بالابر درب راننده : ( پشت جعبه فیوز-نودمشکی-سوت های ردیف پایین- سوکت مشکی ) سیم قرمز/سبز{ + }
- تحریک شیشه بالابر درب شاگرد : ( پشت جعبه فیوز-نودمشکی-سوت های ردیف پایین- سوکت مشکی ) سیم قرمز/آبی { + }
- تحریک شیشه بالابر درب عقب راننده : ( پشت جعبه فیوز-نودمشکی-سوت های ردیف پایین- سوکت مشکی ) سیم قرمز/سفید{ + }
- تحریک شیشه بالابر درب عقب شاگرد : ( پشت جعبه فیوز-نودمشکی-سوت های ردیف پایین- سوکت مشکی ) سیم قرمز/مشکی{ + }
نکات نصب دزدگیر و پاور MVM X22
- برق ACC را حتما از پشت سویچ بگیرید.
- برای هر لادری از دو عدد دیود استفاده کنید.
- اگر خواستید قفل مرکزی رو مثل 206 ببندید در پشت جعبه فیوز روی نود مشکیسوکت های ردیف پایین سوکت سفید کوچک سیم های قفل مرکزی { + }وجود دارد.ولی پیشنهاد میکنیم که به صورت منفی و طبق نقشه بالا نصب کنید.
- پاور نیز به صورت معمولی { + }و مثل پراید نصب میشود.
تمامی سیم ها رو تست کنید
موفق باشید
