سلام خدمت همراهان وبسایت carGPT، امروز روش سیمبندی و آموزش نصب دزدگیر بر روی پارس.405.روآ. آریسان را برای شما تهیه و تدوین کردهایم. با ما در ادامه مطلب همراه باشید.
درابتدا باید توجه داشته باشید که نحوه سیم بندی ( پژو پارس 1394 )به پایین (روآ -Roa) و (سمند) (405) تقریبا مشابه یکدیگر هستند.
باچند تفاوت که همه رو خدمت شما بیان خواهیم کرد.برای شروع سیم های پشت سویچ که توی همه ماشین های ذکر شده یکسان هستند راشرح میدهیم.
آموزش نصب دزدگیر پارس و 405
- برق دائم : سیم های پشت سویچ – سوکت مشکی رنگ -دارای سیم های قرمز و سیم آبی (سیم قرمز + )
- استارت : سیم های پشت سویچ – سوکت مشکی رنگ -دارای سیم های قرمز و سیم آبی ( سیم آبی +)
- بخاری : سیم های پشت سویچ – سوکت قهوه ای رنگ -دارای دو سیم قرمز ( سیم قرمز سمت چپ )
- Acc : سیم های پشت سویچ – سوکت طوسی رنگ -دارای سیم های زرد و سیم نارنجی ( سیم نارنجی +)
- راهنما : سوکت خاکسری رنگ واقع در سمت چپ پای راننده ( + )
- لاردی : رله سفید رنگ واقع در سمت چپ پای راننده ( – )
- قفل : سوکت رله قفل مرکز پایه شماره 7 ( – )
- باز :سوکت رله بازمرکز پایه شماره 5 ( – )
- صندوق پران : رله سبز رنگ واقع در سمت چپ پای راننده ( + )

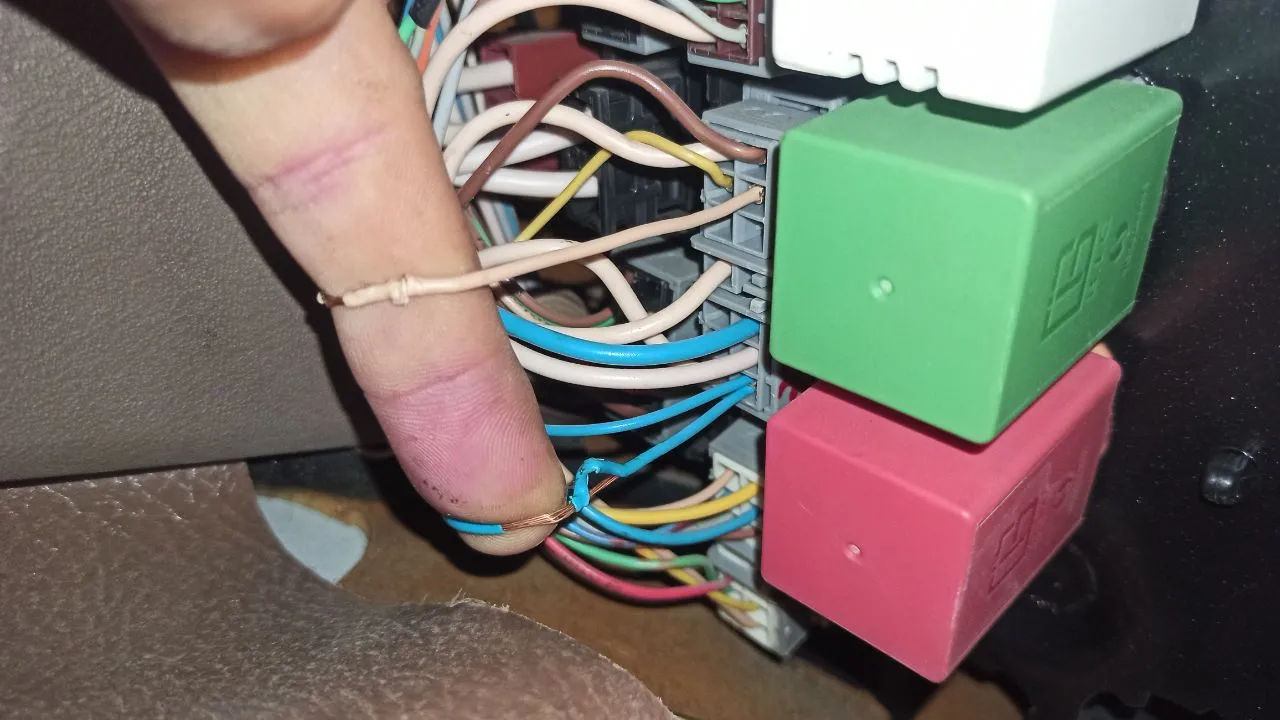

رله سبز صندوق پران

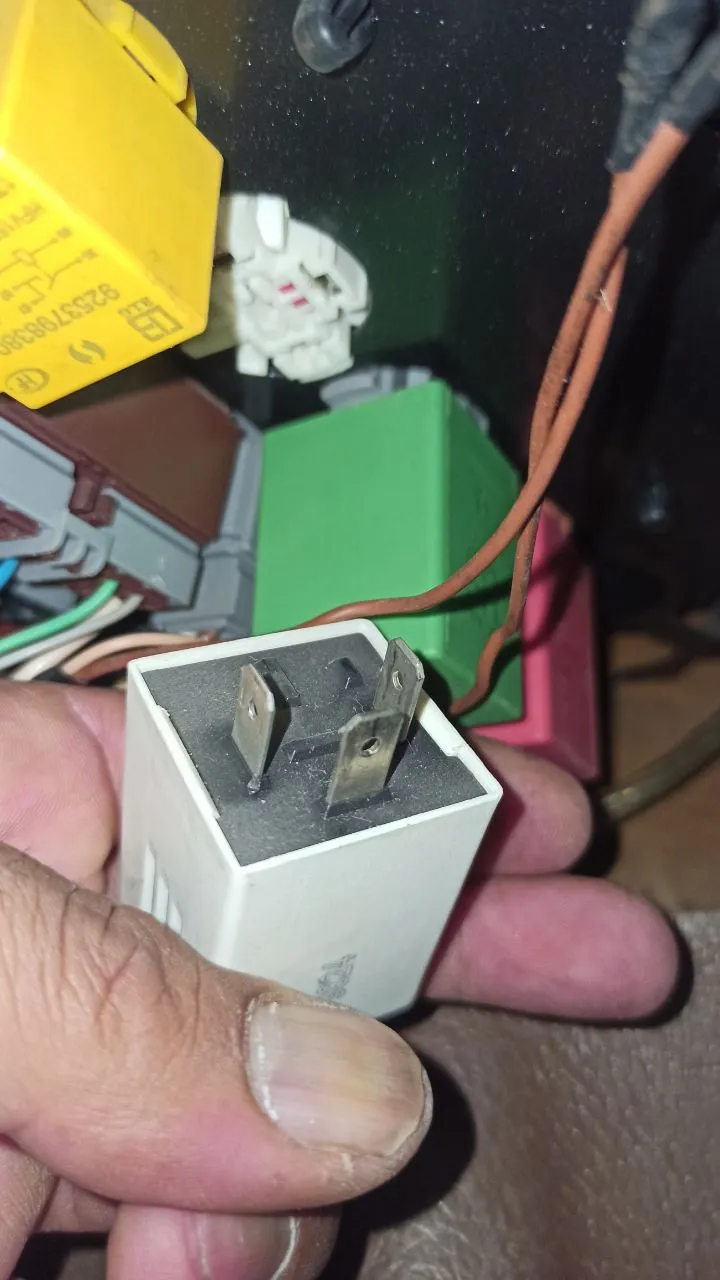

رله سفید لادری درب ها
سوکت طوسی راهنما ها
رله باکس قفل مرکزی
پایه شماره 7 قفل
پایه شماره 5 باز
نکات نصب
1- در هرجای این ماشین ها سیم سبزباخط زرد سیم منفی دائم می باشد.
2- توجه کنید که این مطلب برای ماشین های غیر مالتی پلکس میباشد.نحوه تشخیص مالتی پلکس بودن یا نبودن هم از روی قفل مرکزی است.اگر رله باکس قفل مرکزی موجود بود.ماشین مالتی پلکس نیست و اگر رله باکس قفل مرکزی موجود نبود بنابراین ماشین مالتی پلکس است و استفاده از این مطلب برای این چنین ماشین ها توصیه نمی شود.
