سلام خدمت همراهان وبسایت carGPT، امروز روش سیمبندی و آموزش نصب دزدگیر بر روی ساینا را برای شما تهیه و تدوین کردهایم. با ما در ادامه مطلب همراه باشید

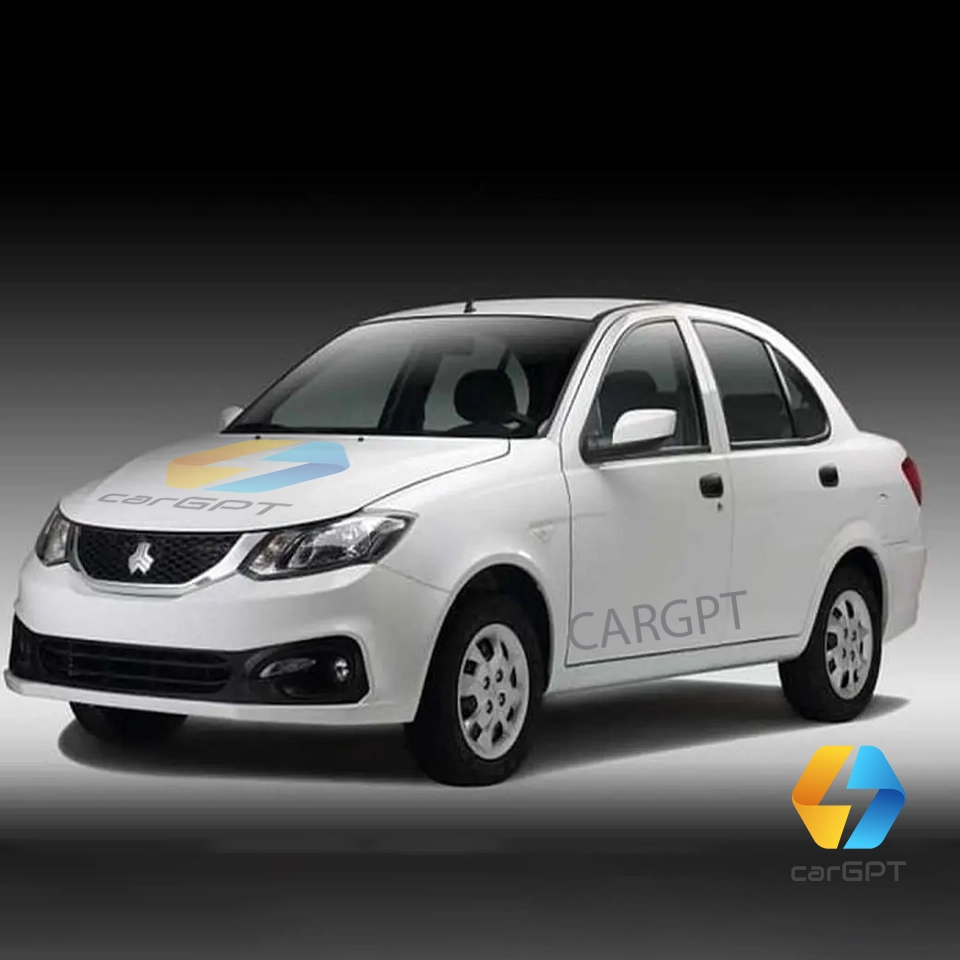

آموزش نصب دزدگیر ساینا S
- برق دائم: ( روی BCM سوکت سفید – سیم های زیر سویچ )
- ACC : از روی جعبه فیوز گرفته میشود
- لادری درب ها: روی BCM سوکت چهل خانه
- صندوق پران : روی جعبه فیوز رله آبی رنگ گوشه سمت راست پایه ۵
- راهنما ها :روی BCM سوکت سفید
- فرمان قفل و باز کردن کردن درب ها روی BCM سوکت چهل خانه ( به صورت تک سیم زانتیایی )نصب میشود.
معرفی سیم های سوکت فابریک
- برق دائم : سوکت سفید سیم قرمز
- راهنما : سوکت سفید سیم های قهوه ای
- قفل مرکزی : سوکت چهل خانه سیم های زرد و سبز
- لادری تمام درب ها :سیم قرمز با خط مشکی متصل به دیود ها
لادری صندوق : سوکت چهل خانه سیم بنفش
نکته 1 : برای لادری صندوق باید یک عدد دیود به سیم مورد نظر اضافه نماییم.
موفق باشید
